[Unity] NGUIでドーナツ状ゲージを作ってみた(改良編)

前回の記事では目隠しを使いました。
この方法には欠点がありました。

・背景と目隠しが同じ色じゃないといけない
・ゲージが空のときにそこを透けさせて背景を表示できない

それを解消しつつ、もっと簡単に実現できる方法があったので備忘メモ。

やることは、

・ドーナツ状ゲージの「1度」分のゲージをつくる
・それを360個コピーして円状に並べる

これだけです。

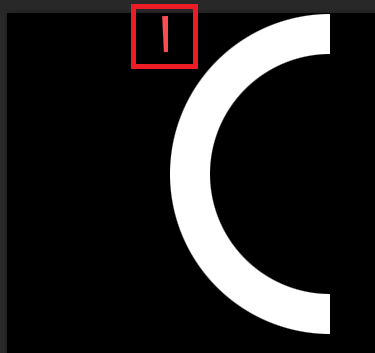

前回の画像を編集して、1度分のゲージにします(赤枠で囲ったところ)↓

前回の画像を編集して使いまわしているので、Pivot位置も「Right」のままです。
この小さい画像用にSpriteの縦横幅を小さくしたりPivot位置を変えたりはしません。
変えてしまうと、回転させてもドーナツ状になりません。

これを360個円状に手で並べるのは大変なので、「プレファブにしてプログラムで一気に並べる」方法をとります。

Hierarchyウィンドウでいうと、「PowerGage」の直下に360個を置きます↓


そのプログラムです。
Test.js
---------------------------------------------
var prfb : GameObject; // ここにプレファブ化した「1度分」のSprite画像を読み込む
private static var num : int; // ゲージ管理用番号
function Start () {
num = 0;
var obj : GameObject;
for (var i : int = 0; i < 360; i++) {
// インスタンスを生成
obj = Instantiate(prfb, Vector3(0, 0, 0), Quaternion.identity);
// 親子関係
obj.transform.parent = GameObject.Find("PowerGage").transform;
// リサイズ(オリジナルサイズに)
obj.transform.localScale = Vector3(160, 320, 1);
// 位置
obj.transform.localPosition = Vector3.zero;
// 回転
obj.transform.localEulerAngles.z = i;

// 番号を振り当てる
obj.GetComponent(OneDegree_Controller).SetNum(i);
}
}
function Update() {
// ゲージを増やしていく
if (num < 360) {
num++;
}
}
static function GetNum() : int{
return num;
}
---------------------------------------------

赤で記述したところが、インスタンスを生成して円状に並べているところです。
その他については、これから説明します。

さて、赤い箇所の部分だけで円状に並べることはできましたが、それではただの円。
ゲージとしては機能しません。
そこで、「num」という変数の0〜359の値に合わせてゲージが増減する仕組みを入れます。
それが上記の Update() の部分です。

次に「1度分のゲージ」のインスタンスそれぞれに、0〜359の数値を順番に割り振ります。
あとは、「Test.jsのnum」と各ゲージに与えられた数字とを比較して、

・自分に与えられた数値よりもnumの方が大きいならば自分のゲージを表示
・そうじゃなかったら、自分のゲージは非表示

という条件をつければ完成です。

「1度分のゲージ」に使うSprite画像のプレファブに適用したスクリプトです↓

OneDegree_Controller.js
---------------------------------------------
private var num : int; // 割り振られる番号
private var wg : UIWidget; // 表示/非表示で使用
function Start() {
wg = this.GetComponent(UIWidget);
}
function SetNum(input : int) {
num = input;
}
function Update() {
// 自分の番号以上だったら表示
if (Test.GetNum() >= num) {
wg.color.a = 1;
} else {
wg.color.a = 0;
}
}
---------------------------------------------
それでは、実行してみます。

成功しました。
各インスタンスが「PowerGage」以下に生成されています。

こっちの方がスッキリして良さげです。
